稻壳灰究竟具有哪些神秘的新用途呢？

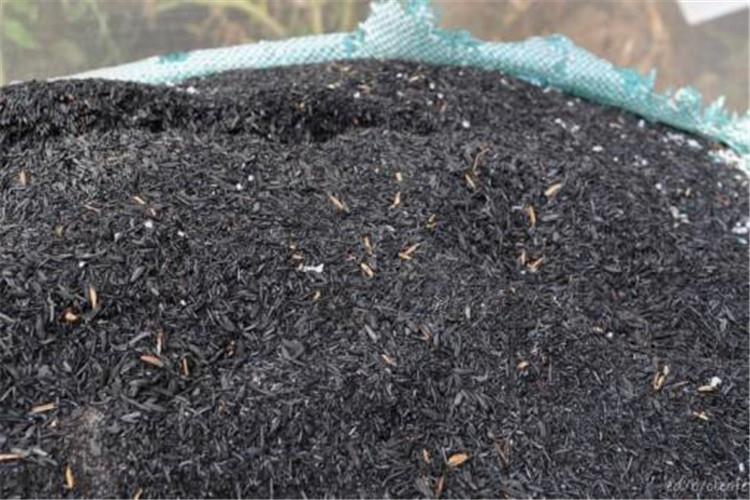

稻壳的燃烧能产生约为3900千卡/公斤的热量和13一15%的稻壳灰，按250万吨计可得到35万万左右的稻壳灰。为此日本有关部门为利用其资源作了多方面的研究开发，如利用稻壳能在空气中以及在氮气、氢气、二氧化碳气体等非氧气气氛中，根据不同烧成温度可得到各种特性的灰，并能作为制造建材等用的多孔质体原料和陶瓷的合成原料使用。

在有充足氧气中，烧成温度为500一700℃时，可得到以灰白色非结晶形的二氧化硅（90%以上）。以这种稻壳灰为原料可以合成优良的沸石。由稻壳灰和铝酸钠在不同的温度、时间条件下可合成A型、X型沸石，另外以稻壳灰和高岭土为原料可合成Y型沸石。像这种稻壳灰作为沸石的硅可以得到充分使用。同时由于稻壳灰合成的沸石其粒径为1一2微米，将其作为洗涤剂等使用是比较理想的。

在空气中，烧成温度在60O℃以上烧成的稻壳灰和同量比例的木炭粉混合物是制造碳化硅的合成原料。另外在氮气中，在900℃时所得到的稻壳灰中含有大体同等比例的二氧化硅和碳，也是可作为碳比硅的原料。同样用稻壳灰为原料在氢气中在高温下烧成也可合成碳化硅。以上这些同以滑石为原料制得的碳化硅相比，具有质量优良、比容积大等特点。

另外用上述的原料在氮气中合成可生成氨化硅，在氯气中，在1000℃以下反应可得到高质量的四氯化硅。这同用硅砂、硅、市售的碳化硅等为原料的情况下相比，具有反应性极高的特点。同时所得到的四氯化硅在室温条件下呈现液体状态，将其蒸馏可得到纯度更高的制口。【具体可参考《为什么说稻壳灰是个宝？产品用处介绍如下！》的相关内容】

本篇文章主要向大家详细介绍了关于稻壳灰神秘的新用途，不知道大家有没有对以上问题完全掌握呢？如果大家还有疑惑的地方想要了解的话，大家可以在线咨询我们的热线客服，我们的客服将为大家提供热情服务。
