稻壳灰对水泥的应用，建议了解！

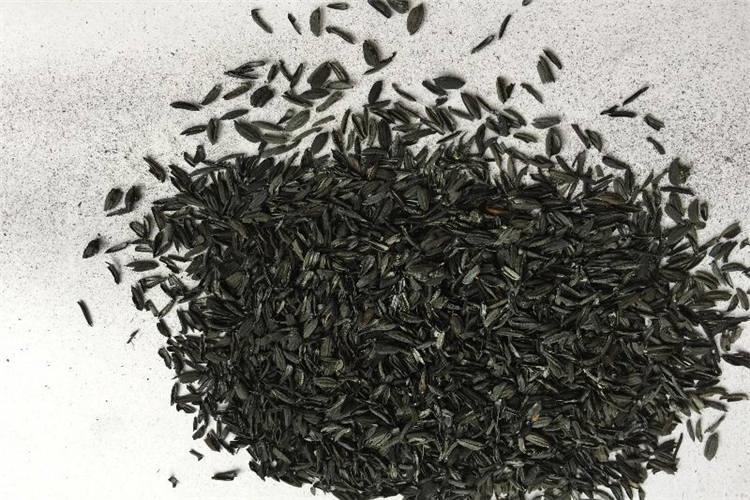

想必大家都知道，稻壳经过专用的烧灰炉烧去有机物，残留下无机物二氧化硅灰烬等，再经过磨机磨细，即可得到稻壳灰，也就是稻壳经过炭化以后的产物。用该物质联产水玻璃、白炭黑和活性炭，具有原料丰富、设备简单和经济合理的优点。就目前来说，稻壳灰在建筑上的应用主要在水泥方面。以下就为大家详细介绍一下该物质对水泥的应用。

稻壳灰水泥：

用稻壳灰与不同比例的普通硅酸盐水泥按0：100；30：70；50：50；70：30的比例混合，发现含70%的稻壳灰的混合料在所有3、7、28、90天龄期均具有较高强度，抗压强度值分别为3d，31.9/22.4；7d，45.7/32.5；28d，58.7/42.4；90d，63.9/47.7（分母代表0：100时的水泥强度，单位MPa）。“稻壳灰砂浆及商品混凝土的一个重要性质是它的抗酸侵蚀耐久性特别好”。稻壳灰作为一种高活性火山灰能减少含活性集料砂浆的碱集料膨胀，在高强度大体积商品混凝土中，用稻壳灰可得到高强度而内部温升不大，典型地稻壳灰商品混凝土28d强度比普通波特兰水泥商品混凝土高8%，而在7d~28d内部温升却低于21℃。

石灰稻壳灰水泥：

用消石灰与稻壳灰或生石灰与稻壳灰混合制成消石灰稻壳灰水泥及生石灰稻壳灰水泥。两种石灰稻壳灰水泥的安定性均合格。消石灰稻壳灰水泥的凝结时间较普通水泥略长，而生石灰稻壳灰水泥的凝结时间较快。两种石灰稻壳灰水泥的标准稠度，较硅酸盐水泥标准稠度(24%左右)大得多，这是稻壳灰有特大的比表面积，而引起标准稠度的增加。不掺减水剂用生石灰配制的配合比为0.76：1：1.53：2.70的生石灰稻壳灰商品混凝土28d物理力学性能是：塌落度2.5cm~4.0cm，抗压强度14.81MPa，劈拉强度1.54MPa，静压弹模2.01×104MPa。如适当掺加一些减水剂强度会有所提高。【具体可参考《稻壳灰的综合性利用，你都了解吗？》的相关内容】

本篇文章主要向大家详细介绍了稻壳灰对生产制造水泥方面的应用，分别从两个方面对生产水泥的知识进行了详细的介绍，希望以上分享介绍对大家进一步了解认识该产品有所帮助，如果大家还想要了解更多相关知识，欢迎大家及时关注我们的文章更新。
