稻壳灰在建筑材料中也大有用处，只是你不知道！

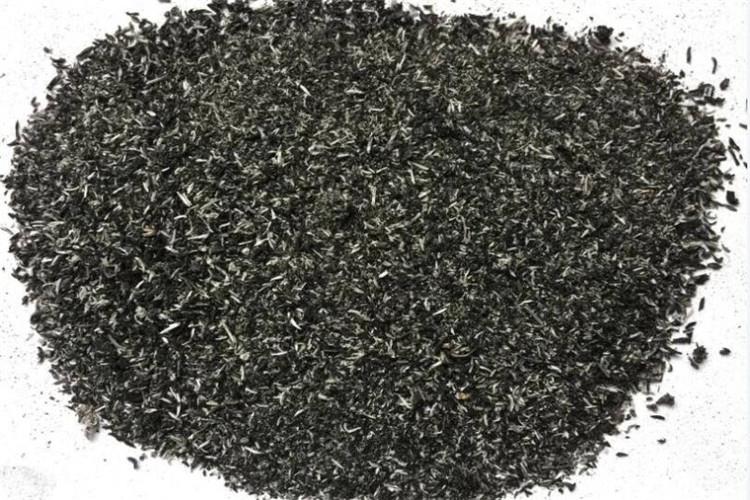

众所周知，由稻壳充分燃烧而产生的稻壳灰是一种量大、面广且廉价的可再生资源。就稻壳灰而言，其主要成分是硅和碳，利用它既可以开发硅酸钠、硅石、硅酸盐、活性炭等特殊产品，同时还可在建筑材料中有所应用。下面文章就稻壳灰在建筑材料中的具体应用情况作以简要说明，以便于大家更清晰地认知该产品的巨大应用价值。

●稻壳灰水泥

VIE.Ajiwe等利用含有大量硅的稻壳灰代替硅土制取水泥，实验中，首先将稻壳在炉子里进行脱碳预处理，然后将预处理的稻壳放入650℃电炉气化，得到白色稻壳灰，接着把稻壳灰同其他原料如氧化铝、氧化铁等一起在温度为1400℃熔炉里炼制成熔渣，将熔渣同其他一些添加剂粉碎混合即得水泥。结果表明：用稻壳灰代替特定量的硅土制得的水泥，其物理和化学指标都能达到行业要求，且成本相对较低，能解决农业废弃物稻壳的去向问题，减轻稻壳灰带来的环境压力，稻壳灰是值得推荐的一种材料。

●稻壳灰混凝土

1.高强混凝土，蔡瑞环对利用稻壳灰和各中掺合料配置C100高强混凝土进行对比研究：在水灰比为0.22时，稻壳灰和气化稻壳灰掺合料新拌混凝土的工作性能良好，经时损失较小，但流出时间出现下降，并存在特定的发粘现象，且工作性和硅灰相接近，略好于偏高岭土；28d的抗压强度，电炉热解稻壳灰达到了较大值108.1MPa，超过了硅灰12MPa；气化稻壳灰由于含有较多的炭，活性较弱，而二次燃烧后的气化稻壳灰的活性得到提高，水灰比0.19时其28d抗压强度达到了104.5MPa，好于空白样，并和偏高岭土强度相接近；稻壳灰的加入可以降低混凝土的氯离子渗透性能，只要配方得当完全可以超过硅灰的效果，水灰比越大，稻壳灰降低混凝土的氯离子渗透性能效果则越明显。

2.碾压混凝土。岳昌年对稻壳灰在碾压混凝土中的作用进行研究，结果表明：掺稻壳灰的碾压混凝土按强度的较佳用水量低于按密度的较佳用水量，稻壳灰掺量越大，其较佳用水量也越大；稻壳灰掺量由0增加到100％，碾压混凝土的较佳用水量（按强度）由108kg/m3增至126kg/m3；碾压混凝土抗压强度随稻壳灰掺量的增多而降低，稻壳灰掺量分别为0、30％、50％、70％、100％的碾压混凝土，在较佳用水量条件下，其较高抗压强度分别可达71MPa、51MPa、45MPa、27MPa和20MPa。

●稻壳灰保温砖

利用稻壳灰生产的保温砖是一种新型隔热耐火保温材料，以稻壳灰为主要原料，掺入适当粘结剂等其它辅助原料，经混合搅拌、成型、干燥、焙烧而成。具有外观洁白、重烧线收缩小、高温导热系数低等特点，经陶瓷烤花炉试用证明，和硅藻土砖相比，节电20％以上，且表面温度降低。【具体可参考《小小稻壳灰用途广，在水泥混凝土中应用大有裨益！》的相关内容】

当然，除能在水泥、混凝土、保温砖等建筑材料的生产应用中发挥重要作用外，稻壳灰在其他建材生产中也扮演着重要角色，比如把稻壳灰配入沥青中研制出一种很好的防水材料；往处理过的稻壳灰内兑入交联剂，随后加进涂料，从而使涂料常见的龟裂现象消失等等。
