欲想了解稻壳灰 还要先搞清楚其作用

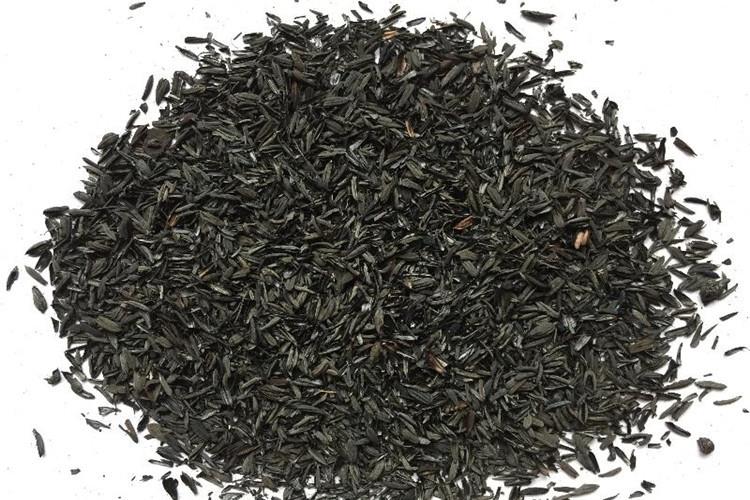

看过我们网站之前文章的朋友们可能已经知道了稻壳灰是什么，这主要是以稻壳为原料制备而成的保温材料，近几年在农产品种植等领域使用比较广泛。然而，稻壳灰的作用不仅仅体现在了这些方面，还有很多其它的作用需要我们去了解，接下来的文章我们就为大家整理了一些关于稻壳灰的作用的相关知识，希望您能对此感兴趣。

1、稻壳灰替代水泥掺入混凝土，能明显的改善孔结构，孔隙明显细化，小于20nm的无害孔明显增多。几孔径和平均孔径越小，混凝土的抗压强度越大，用平均孔径能较好地表示稻壳灰混凝土孔参数。对不同的水胶比，掺10％和20％高活性稻壳灰混凝土都具有良好的抗冻融特性，但是掺30％稻壳灰的混凝土的抗冻融特性下降；混凝土含气量和平均气泡间隔系数极大的影响稻壳灰混凝土的抗冻融特性，硬化后含气量为4.5％和平均气泡间隔系数为400微米以下的稻壳灰混凝土都具有良好的抗冻融特性，从混凝土的抗冻性角度来看，高活性稻壳灰在混凝土中的掺量上限为20％。

2、稻壳灰可以用于制作牙膏或牙粉研磨剂，将稻壳洗净后晾干或烘干，再置于炉中进行白化燃烧，脱碳烧制成白色具有化学活性的稻壳灰，再将白色稻壳灰按合适的配比加入到牙膏或牙粉的研磨剂中，即可制成一种含稻壳灰的牙膏或牙粉摩擦剂。稻壳焚烧后所制得的具有化学活性的白色稻壳灰中含有丰富的二氧化硅、钠、钾和钙等成分，用其制作牙膏或牙粉的研磨剂时其中的二氧化硅对牙齿的牙垢具有明显的磨蚀作用，而稻壳灰中的钠、钾和钙等活性成分又能对牙齿摩擦起到帮助作用，因此用稻壳灰制作牙膏或牙粉的研磨剂具有清除牙垢能力强，效果好的特点。

3、在水灰比为0.22时，稻壳灰和气化稻壳灰掺合料新拌混凝土的工作性能良好，经时损失较小，但流出时间出现下降，并存在发粘现象，且工作性和硅灰相接近，略好于偏高岭土；28d的抗压强度，电炉热解稻壳灰达到了108.1MPa，超过了硅灰12MPa；气化稻壳灰由于含有较多的炭，活性较弱，而二次燃烧后的气化稻壳灰的活性得到提高，水灰比0.19时其28d抗压强度达到了104.5MPa，好于空白样，并和偏高岭土强度相接近；稻壳灰的加入可以降低混凝土的氯离子渗透性能，只要配方得当完全可以超过硅灰的效果，水灰比越大，稻壳灰降低混凝土的氯离子渗透性能效果则越明显。【具体可参考《阅读下文稻壳灰的用途超乎您的想象》的相关内容】

以上就是今天要和大家分享的所有内容了，大家都看明白了吧。通过对我们文章的阅读，大家是否已经对稻壳灰有了更进一步的了解了，如果看完文章您还感觉意犹未尽的话，欢迎继续关注我们的官方网站，更多精彩资讯期待着您。
